微信扫码
微信扫码

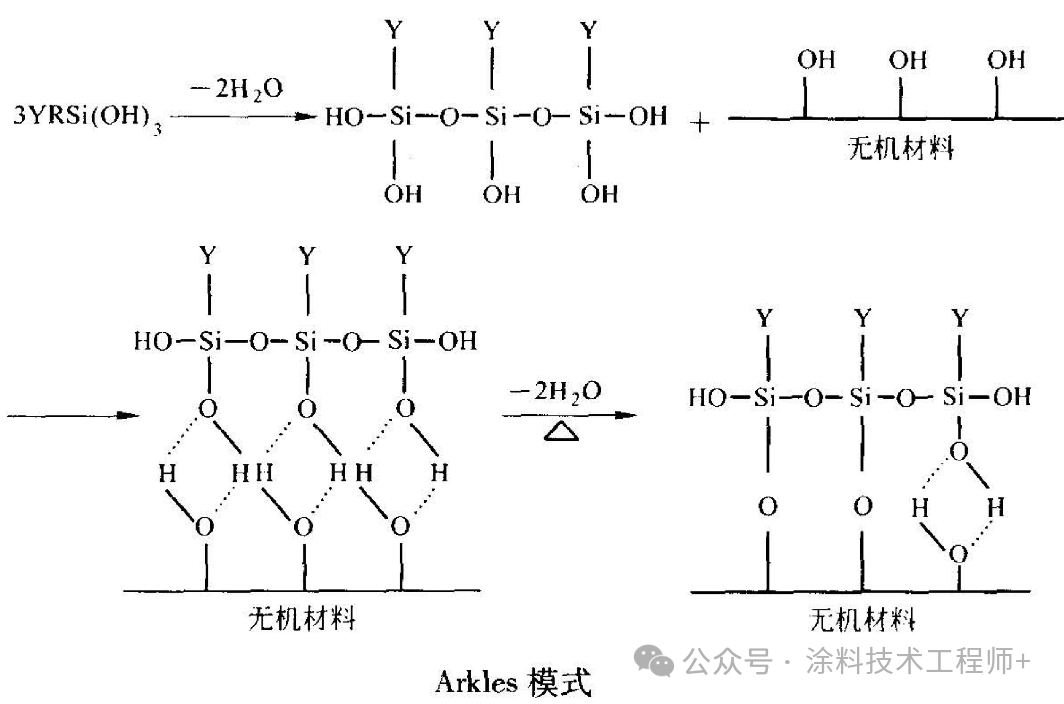

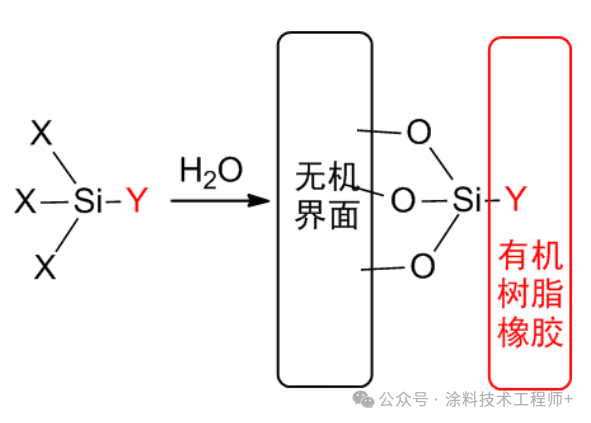

今天我们把目前国内涂料市场最常见、最容易买到的硅烷偶联剂按“官能团类别→典型牌号→化学结构→在涂料中的用法→优缺点”五个维度做了系统梳理。
---
一、氨基类（通用型，用量最大）
1. KH-550 / YDH-792 / Z-6011 / Silquest A-1100
结构：NH₂(CH₂)₃Si(OC₂H₅)₃
用法：
- 底涂：10 % 异丙醇溶液，擦涂或喷涂
- 添加量：0.5-2 %（对总配方）
优点：
- 几乎和所有树脂（环氧、丙烯酸、聚氨酯、醇酸、乙烯基）都能反应，附着力提升最明显
- 对玻璃、铝、不锈钢、陶瓷、混凝土等无机底材均有效
- 兼有一定催化/固化作用，可减少环氧固化剂用量 5-10 %
缺点：
- 碱性大，易与羧基、异氰酸酯等过早反应，双组份漆中需后添加或现场配
- 水解后释放乙醇，水性体系中 VOC 升高
- 过量（＞2 %）易脆化，耐水煮性反而下降
---
二、环氧基类（环氧、丙烯酸、聚氨酯体系专用）
2. KH-560 / YDH-560 / Z-6040 / Silquest A-187
结构：(CH₂OCHCH₂)O(CH₂)₃Si(OCH₃)₃
用法：
- 底涂：5-10 % 异丙醇溶液
- 添加量：0.3-1.5 %
优点：
- 环氧基开环后可与胺、羧酸、羟基、异氰酸酯反应，树脂相容性最好
- 对“玻璃+环氧”或“铝+聚氨酯”组合附着力提升 2-3 倍
- 水解速率适中，水性/溶剂体系均可使用
缺点：
- 价格高于氨基 20-30 %
- 环氧基对碱敏感，储存期≤6 个月（pH>8 体系易凝胶）
---
三、甲基丙烯酰氧基类（自由基交联体系专用）
3. KH-570 / YDH-570 / Z-6030 / Silquest A-174
结构：CH₂=C(CH₃)COO(CH₂)₃Si(OCH₃)₃
用法：
- 底涂：0.1-0.5 % 酸性水（pH 4）
-添加量：0.5-1 %（UV、过氧化物、不饱和聚酯、乙烯基酯）
优点：
- 双键可与 UV、过氧化物、钴/酮引发体系共聚，形成“无机-有机”互穿网络
- 对玻璃鳞片、石英粉、氢氧化铝等填料润湿性好，防沉降
缺点：
- 对氧气敏感，表干易阻聚，需搭配石蜡或胺促进剂
- 酸性水解液稳定性差，需现配现用
---
四、乙烯基类（聚烯烃、聚酯、卷材涂料）
4. KH-171 / A-151 / VTEO
结构：CH₂=CHSi(OC₂H₅)₃
用法：
- 底涂：0.5-2 % 乙醇溶液
- 添加量：0.2-1 %
优点：
- 价格低，对过氧化物硫化、不饱和聚酯、PVC 塑溶胶附着力好
- 电性能优，常用于卷材底漆、铝塑板、FFC 油墨
缺点：
- 反应活性低于甲基丙烯酰氧基，需高温（>120 ℃）或额外引发剂
- 对环氧、羟基无反应，仅限自由基体系
---
五、巯基类（高湿、重防腐、贵金属底涂）
5. KH-580 / A-189 / YDH-580
结构：HS(CH₂)₃Si(OCH₃)₃
用法：
- 底涂：1-3 % 乙醇或异丙醇
- 添加量：0.3-1 %
优点：
- 巯基对金、银、铜、锌等金属表面配位极强，耐盐雾提升 40 % 以上
- 与环氧、异氰酸酯、双马来酰亚胺均可反应，可做“一剂多底”通用型
缺点：
- 气味重（硫醇味），车间需强制排风
- 易氧化成二硫化物，储存期≤3 个月，需避光隔氧
---
六、氯丙基类（环氧/酚醛/尼龙，高极性体系）
6. KH-540 / A-143
结构：Cl(CH₂)₃Si(OCH₃)₃
用法：
- 底涂：0.5-1 % 丙酮溶液
- 添加量：0.2-0.8 %
优点：
- 氯原子可作亲核取代，对尼龙、酚醛、环氧有独特增粘效果
- 沸点 199 ℃，高温烘烤不挥发
缺点：
- 释放微量 HCl，对不锈钢底材有潜在点蚀风险，需控制膜厚≤5 μm
---
七、含硫硅烷（轮胎、橡胶涂料，低滚动阻力面漆）
7. Si-69 / Si-75 / YDH-TESPD
结构：(C₂H₅O)₃Si(CH₂)₃-Sₓ-(CH₂)₃Si(OC₂H₅)₃ （x=2-4）
用法：
- 添加量：1-3 %（对白炭黑或滑石粉质量）
优点：
- 多硫链可与橡胶双键硫化，形成“填料-橡胶”化学键，磨耗指数下降 20 %
- 对水性聚氨酯分散体同样有效，可做“橡胶手感”弹性漆
缺点：
- 颜色深（硫黄味），不适合高光泽浅色面漆
- 需 150 ℃ 以上活化，低温体系效果差
---
八、新型环保低 VOC 品种（替代 A-172）
结构：乙烯基硅烷低聚物（不含 EGME）
用法：等量替换 A-172，1:1 试验即可
优点：
- 不释放乙二醇甲醚，符合欧盟 2025 最新 VOC 法规
- 电缆、卷材、水性金属漆已批量验证，性能持平
缺点：
- 单价高 30 %，需备案新供应商
---
选型对应表（按“树脂→推荐偶联剂→添加量”）
KH-560 | KH-550 | ||
KH-560 | KH-550 | ||
---
使用注意事项
1. 底涂法附着力最高，但需控制膜厚 0.2-1 μm，太厚反而脆化。
2. 内添加时，氨基/环氧类建议后添加（≤40 ℃），防止提前反应。
3. 水性体系优先选甲氧基硅烷（水解快），溶剂体系可选乙氧基（储存稳）。
4. 硅烷水解后 2-4 h 内用完，超时补加 0.1 % 醋酸可延长活化期。
5. 对光泽要求高的面漆，避免使用含硫或深色硅烷；若必须用时，先做颜料糊研磨包覆。
小提示：硅烷偶联剂命名由来！
“KH-550 / 560 / 570”这套数字看起来像是随意编排，其实背后只有一条极简规则——“谁先研发出来，就按顺序往下排号”。它既不是按官能团类别编码，也不是按烷氧基种类分段，纯粹是日本信越（Shin-Etsu）1950-1970 年代内部实验室的“时间轴”编号。后来中国企业在 1980 年代技术引进时整套照搬，于是“KH-***”就成了国内行业通用代号。
具体过程可以拆成三点：
KH 只是信越内部“Silane Coupling Agent”的缩写
信越最早把硅烷偶联剂产品线命名为“K”系列（K 代表硅 Japanese “kei-硅”），再在后面加“H”表示“High purity”或“High performance”，于是出现 KH 前缀。
三位数字 = 研发批次号
1958 年第一个氨基硅烷立项 → 实验记录本编号 550 → 商品化后叫 KH-550
1960 年环氧基硅烷立项 → 记录本 560 → KH-560
1962 年甲基丙烯酰氧基硅烷立项 → 记录本 570 → KH-570
后续 580、590、602……一律按“谁先谁占号”原则顺延，没有分段含义。
中国 1980 年代成套引进，直接“翻译”了编号
当时技术包、工艺路线、质量指标、分析方法全部照抄，国内企业为了与进口产品对应，也沿用同一套数字，于是“KH-550”在中国同样指氨基硅烷，形成事实标准。信越自己后期在海外改成“KBM-5**”“KBE-5**”等新代号，但国内已经固化，再也改不动。
因此，今天看到的
KH-550 = 氨基
KH-560 = 环氧
KH-570 = 甲基丙烯酰氧基
……
并不是设计出来的“编码逻辑”，而是历史排队号的意外遗产
