微信扫码
微信扫码
工业防腐油漆（重防腐涂料）在桥梁、船舶、储罐、钢结构、石油化工设备等领域充当着“生命线”的角色，其性能优劣直接关系到工程的使用寿命，通常可达15至30年甚至更长。然而，如何确保涂料的防护效果？“性能好”可不是厂家的一句话就能证明的，而是需要通过标准化的检测指标来“体检”。
今天，我为大家整理了这份“标准集”，汇总了工业和重防腐涂料常用的20多个核心检测指标，附带了相应的主流国家标准（GB/T）、国际标准（ISO）和ASTM标准，方便工程师、采购员、质检员以及研发人员一键对照，帮助大家更好地掌握涂料的质量底线。
为什么这些指标是“必检”？
重防腐涂料的核心任务是提供阴极保护、屏蔽隔离以及耐介质侵蚀。因此，它不仅需要具备优异的物理机械性能，还必须能够承受严苛的腐蚀环境，并满足环保与施工的相关要求。检测指标围绕以下三个关键维度展开：
• 物理机械性能：如附着力、耐冲击性、柔韧性等；
• 施工与环保性能：如干燥时间、VOC含量、漆膜厚度等。
如果这些核心指标未达标，往往会导致现场失效，影响项目的整体质量和使用寿命。因此，确保涂料符合相关标准是防止涂层剥落、腐蚀等问题的关键。
核心指标及对应标准汇总（2026最新版）
以下是工业和重防腐涂料常见的20多个核心检测指标及其对应的标准，帮助大家快速了解涂料质量检测的关键要求：
1. 附着力（涂层“抓地力”）
• 拉开法（定量，MPa）：
标准：GB/T 5210-2006《色漆和清漆 拉开法附着力试验》
等效标准：ISO 4624
重防腐要求：底漆≥5-8 MPa，体系≥6-10 MPa（视环境而定）
• 划格法（定性，0-5级）：
标准：GB/T 9286-1998《色漆和清漆 漆膜的划格试验》
等效标准：ISO 2409
要求：0-1级（不允许≥2级）
2. 耐中性盐雾性能（大气/海洋环境王牌指标）
• 标准：GB/T 1771-2007《色漆和清漆 耐中性盐雾性能的测定》
等效标准：ISO 7253 / ASTM B117
重防腐常见要求：
• C3环境：≥1000小时 无锈、无起泡
• C5/M海洋环境：≥3000-5000小时（或更长）
3. 耐液体介质（耐酸/碱/盐/油/溶剂）
• 标准：GB/T 9274-1988《色漆和清漆 耐液体介质的测定》
等效标准：ISO 2812
方法：浸泡法/滴液法，常温或加热，评定起泡、生锈、剥落、变色等。
4. 漆膜厚度（干膜厚度DFT/NDFT）
• 标准：GB/T 13452.2-2008《色漆和清漆 漆膜厚度的测定》
等效标准：ISO 2808 / ASTM D7091
重防腐最低NDFT：80-320μm（视体系/环境而定）
5. 耐冲击性
• 标准：GB/T 1732-1993《漆膜耐冲击测定法》
等效标准：ISO 6272 / ASTM D2794
要求：≥50 cm·kg（重防腐常见要求）
6. 柔韧性/弯曲性
• 标准：GB/T 6742-2007《色漆和清漆 弯曲试验（圆柱轴）》
等效标准：ISO 6860
要求：轴径≤2-3 mm 无裂纹
7. 耐湿热/耐水性
• 标准：GB/T 1740《漆膜耐湿热测定法》
标准：GB/T 1733《漆膜耐水性测定法》
等效标准：ISO 6270 / ASTM D2247
8. 人工加速老化（耐候性）
• 标准：GB/T 1865-2009《色漆和清漆 人工气候老化和人工辐射暴露 氙弧辐射》
等效标准：ISO 16474 / ASTM G155
重防腐面漆要求：1000-3000小时，1-2级粉化/变色/失光。
9. 耐磨性
• 标准：GB/T 1768-2006《色漆和清漆 耐磨性的测定 旋转橡胶砂轮法》
等效标准：ISO 7784-2
10. 干燥时间
• 标准：GB/T 1728-2020《漆膜、腻子膜干燥时间测定法》
11. 不挥发物含量 / 体积固体分
• 标准：GB/T 1725-2007 / GB/T 9272
12. VOC含量（环保强制）
• 标准：GB 30981《建筑钢结构防腐涂料中有害物质限量》
等效标准：GB 24409（汽车）等
最后我想说的是：标准是底线，不是天花板
• ISO 12944系列（尤其是-5/-6/-9）被视为国际重防腐涂料的“圣经”，国内很多高端项目会直接指定此系列标准。
• 实际工程中：实验室数据和现场暴露测试相结合才是最终评定涂料质量的可靠依据。
• 国产 vs 外资：外资品牌通常在加速老化时间和附着力等方面设定更为严格的标准，但近年来，国内优质品牌已逐渐追平国际标准。
了解这些核心检测指标和标准，能够帮助各方确保涂料产品的质量符合项目需求，从而有效延长结构物的使用寿命。通过标准化的检测，不仅能够确保项目的长期保护效果，还能避免因涂料质量问题导致的维修和返工，保障工程的顺利实施。

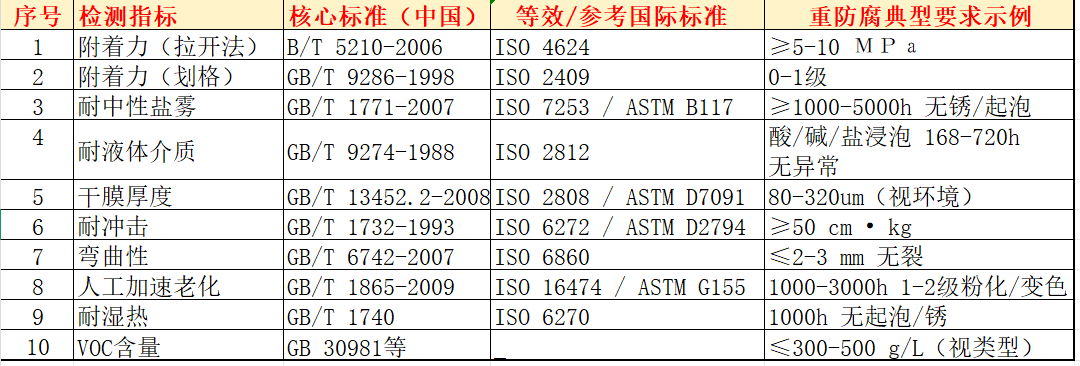

速查对照表：
